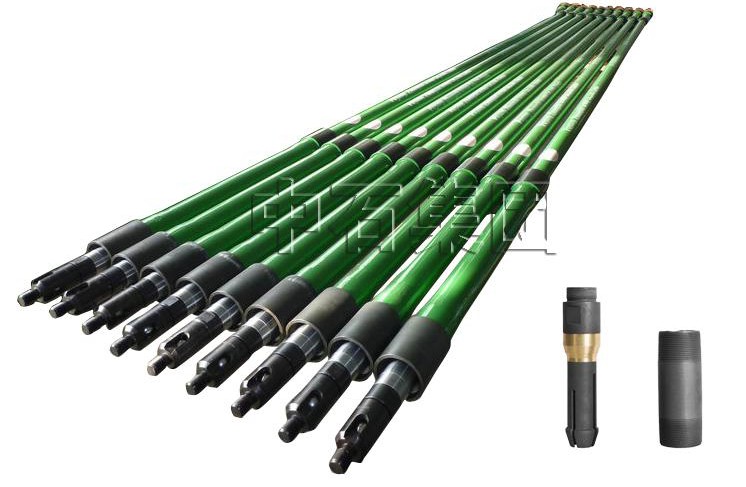

API-TH(B)M, невставной, толстостенный цилиндр, механическое крепление

Технические параметры:



Спецификация



20-175THM



25-225THM



30-275THM



40-375THM



Диаметр насоса

(mm)





Ø44.45





Ø57.15





Ø69.85





Ø95.25

Длина цилиндра насоса

(m)





2.1-10.4

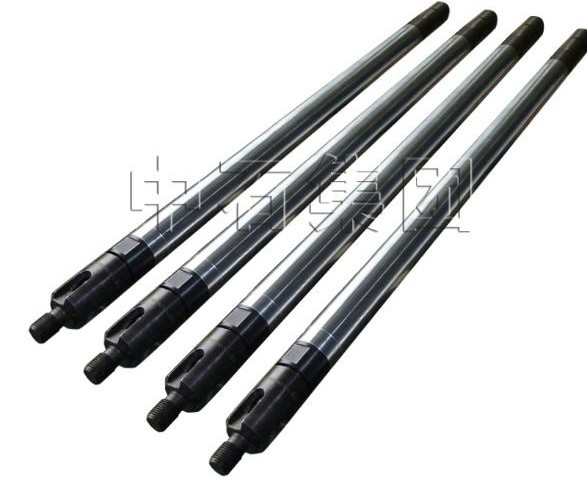

Длина плунжера

(m)



0.3-8.0

Длина рабочего хода (m)



1.2-9.0



Длина удлинители

(m)





0.6-1.2

Размер НКТ EUE



2-3/8”



2-7/8”



3-1/2”



4-1/2”

Размер насосной штанги



CYJ16 / CYJ19/CYB25




      Технические параметры:

Размер

(mm)

Наружный диаметр

(-0.013-0) OD(mm)



Длина (m) PL(±6.35mm)



Примечание

Ø28

Ø26.99



≦6.6m



При PL<2.1m, измеренная величина прямолинейность меньше 0.03mm/ft; при PL≥2.1m, измеренная величина прямолинейность меньше 0.18mm/ft.

Ø32

Ø31.75

Ø38

Ø38.10

Ø44

Ø44.45

Ø50

Ø50.80

Ø57

Ø57.15

Ø63

Ø63.50

Ø70

Ø69.85

Ø95

Ø95.25




Технические параметры:



Размер

(mm)

Внутренний диаметр

(0- +0.05) ID(mm)

Наружный диаметр

MAX/MIN OD(mm)



Длина(m) PL(±6.35mm)

Ø28

Ø26.99

36.52/33.27

≦9m

Ø32

Ø31.75

44.70/40.64

≦11m

Ø32

Ø31.75

38.10±0.25

≦11m

Ø38

Ø38.10

57.40/46.99

≦11m

Ø38

Ø38.10

44.45±0.25

≦11m

Ø44

Ø44.45

57.40/53.34

≦11m

Ø50

Ø50.80

66.80/63.50

≦11m

Ø50

Ø50.80

57.15±0.25

≦11m

Ø57

Ø57.15

70.10/66.04

≦11m

Ø63

Ø63.50

79.50/76.20

≦11m

Ø63

Ø63.50

69.85±0.25

≦11m

Ø70

Ø69.85

82.80/82.04

≦11m

Ø95

Ø95.25

108.20/107.44

≦9m

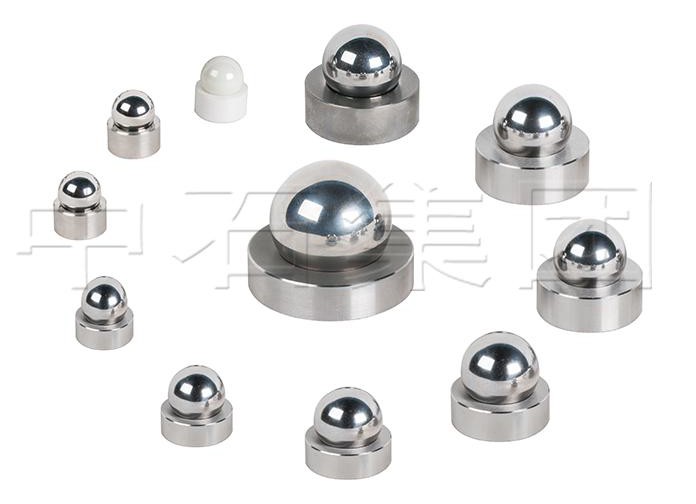

Шар и седло клапана являются важной частью горного насоса для нефтяных месторождений, их использование напрямую определяет срок службы насоса. В зависимости от коррозионных характеристик нефтяныx скважин могут изготавливаться из различных материалов

Технические параметры:



Код



Описание



Твердость



Материал





A1



нержавеющая сталь

Ball: HRC 58-65

UNS 41000–UNS 44000

Seat: HRC 52-56

9Cr18Mo & 6 Cr18Mo





B1

отливка кобальтового сплава

Ball: HRC 56-63



Кобальт, хром и вольфрамовый сплав



Seat: HRC 50-56







B2

Кобальтовый сплав, порошковая металлургия

Ball: HRC 53-60





Кобальт, хром и вольфрамовый сплав





Seat: HRC 51-57





C1





карбид вольфрама

Ball: HRA 88-89

Вольфрам кобальта в качестве скрепляющего вещества



Seat: HRA 88-89.5







C3







углерод титана

Ball: HRA 89-90.5

Углерод вольфрама и титана кобальта

в качестве связующего вещества



Seat: HRA 89-90.5






Размер и код



V11-106



V11-125



V11-150



V11-175



V11-200



V11-225



V11-250



V11-375

Ball-D+0.020/–0.010 (+0.51/–0.25)

15.88 (0.625in)

19.05 (0.75in)

23.83 (0.938in)

28.58 (1.125in)

31.75 (1.25in)

34.93 (1.375in)

42.88 (1.688in)

57.15 (2.25in)



Seat-ID±0.050±1.27)

11.68 (0.46in)

13.97 (0.55in)

17.02 (0.67in)

20.96 (0.825in)

24.38 (0.96in)

26.92 (1.06in)

33.27 (1.31in)

43.18 (1.7in)

Seat-

OD+0.000/–0.005(+0.00/–

0.13)



20.14 (0.793in)



23.32 (0.918in)



29.67 (1.168in)



35.26 (1.388in)



37.54 (1.478in)



43.69 (1.72in)



51.05 (2.01in)



78.03 (3.072in)

Seat-H+0.020/–0.010 (+0.51/–0.25)

0.500 (12.70in)

0.500 (12.70in)

0.500 (12.70in)

0.500 (12.70in)

0.500 (12.70in)

0.500 (12.70in)

0.500 (12.70in)

0.750 (19.05in)











Примечания

Примечание 1: Все размеры указаны в миллиметрах, соответствующий дюйм в скобках. Примечение 2: API шаровой клапан и седло клапана, используются во внутренней резьбой F22

Примечание 3: Дополнительные требования по шаровому клапану: максимальная ошибка круглость

0.003mm(0.0001), максимальная поверхностная шероховатость Ra0.13µm(Ra5µin), допуск наружного диаметра шарового клапана: допуск наружного диаметра шарового клапана с размером всех

диаметров меньше 2in: ±0.025mm(0.001in), допуск наружного диаметра шарового клапана с

размером всех диаметров больше или равно: ±0.05mm(0.002in).



Сливное устройство, обеспечивающее автоматический слив пластовой жидкости из полости насоса или колонны насосно-компрессорных труб при подъеме штанг и/или плунжера из скважины.

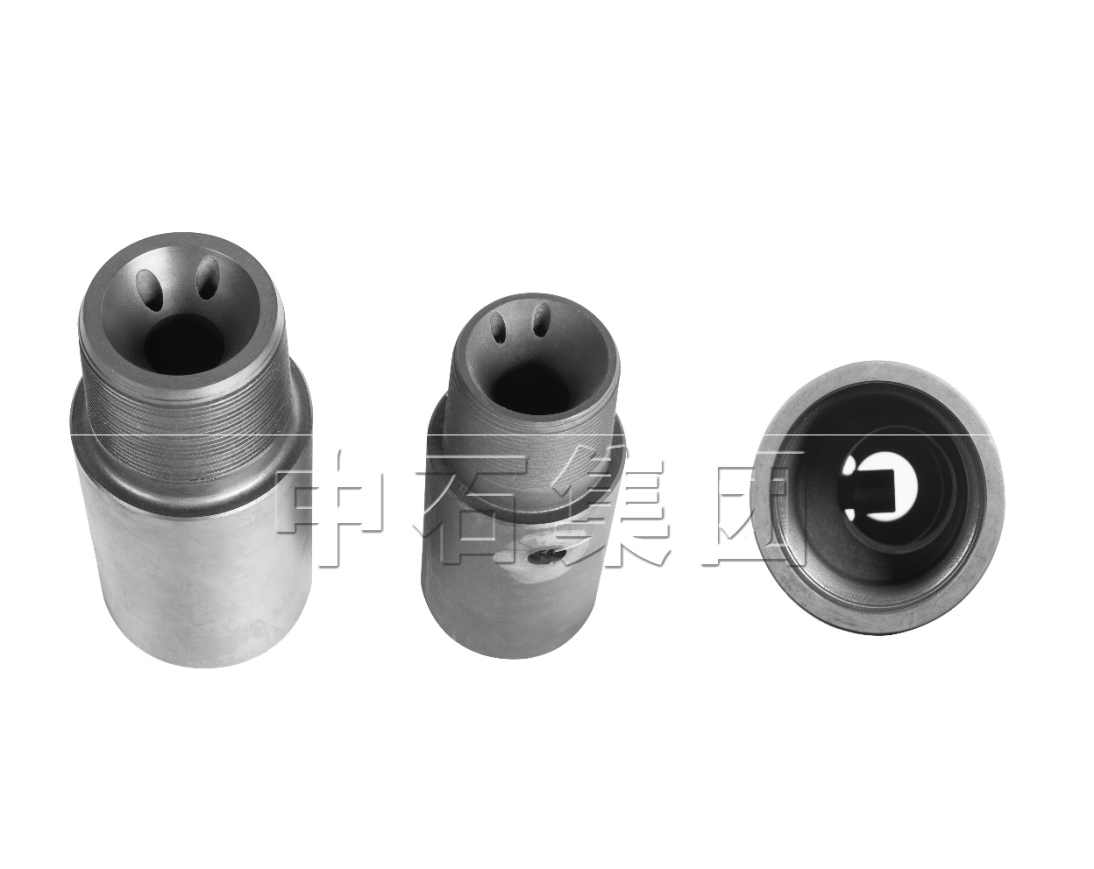

Функция корпуса клапана заключается в ограничении пространства для действия шара клапана, исходя из конструкции и использования положения, ее можно разделить на верхнюю перемещающуюся клетку, нижнюю перемещающуюся клетку, стоячую клетку клапана, предотвращение поломки клетки и так далее.

Мы предлагаем различные материалы и конструкции клапанной клетки для различных условий в скважине. Для разных материалов клапанной клетки у нас есть разные процессы термообработки, чтобы гарантировать безопасность использования и ее механические свойства.

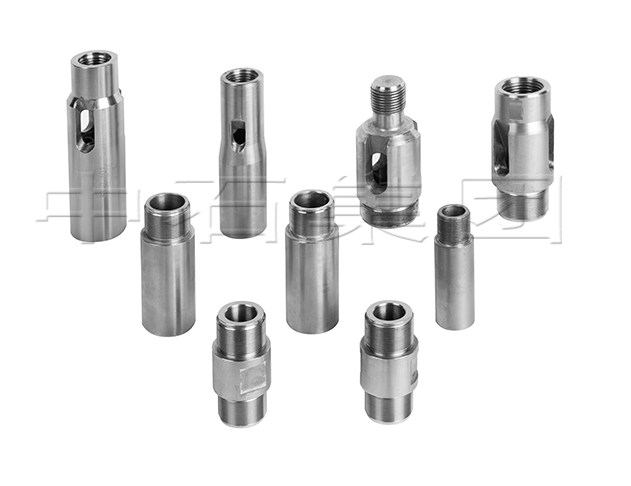

 Мы можем производить все аксессуары для насосов, в то же время также берем на себя обработку других аксессуаров для оборудования.

1. Верх башмака с обратным клапаном выполняет направляющую функцию;

2. Наполнитель обратного клапана и башмака с обратным клапаном - высокопрочный цемент, который обладает хорошей бурильностью при сохранении герметичности;

3. Корпус клапана изготовлен из высокопрочного алюминиевого сплава, обладающего хорошей устойчивостью к эрозии и противодавлению;

4. На выбор предлагаются два типа: одинарный и двойной клапана.



1. Верх башмака с обратным клапаном выполняет направляющую функцию;

2. Наполнитель обратного клапана и башмака с обратным клапаном - высокопрочный цемент, который обладает хорошей бурильностью при сохранении герметичности;

3. Корпус клапана изготовлен из высокопрочного алюминиевого сплава, обладающего хорошей устойчивостью к эрозии и противодавлению;

4. На выбор предлагаются два типа: одинарный и двойной клапана.

Предназначены для надежного центрирования обсадных колонн в стволе скважины при строительстве нефтяных и газовых скважин. Используются при спуске скважинных фильтров, центрируя и защищая фильтроэлемент от повреждения. Центраторы изготавливаются из специального алюминиевого сплава.

Центраторы алюминиевые спиральнолопастные производятся для оснащения обсадных колонн диаметром от 114,30 мм (4 1/2 дюйма) до 177,80 мм (7 дюймов).
